基本工艺

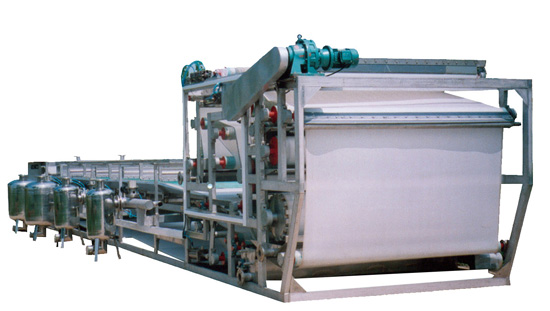

设备简介:
  DZY型带式压榨真空过滤机是PBF系列与DY系列相结合的一种自动化程度高的新型过滤设备,该机以滤带为过滤介质,充分利用物料的重力、真空吸力及压榨挤压力实现固液分离的高效分离设备,特别用于滤饼压缩比大于21的物料(10Kpa时),可以充分降低滤饼的含水率。

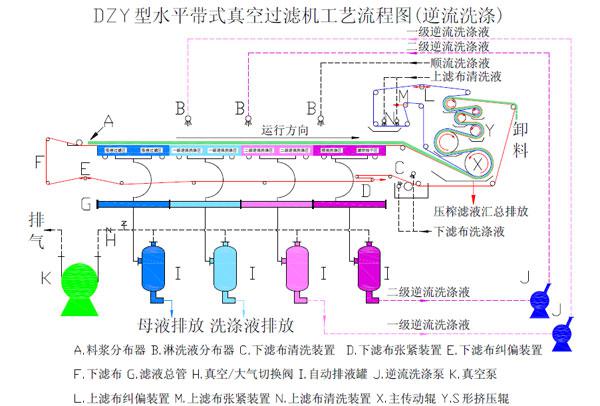

工作原理:
  DZY型带式压榨真空过滤机过滤行程开始时,滤盘在真空状态下与滤带同步运行,物料通过料浆分布器均布在真空滤盘的过滤带上,在真空吸力的作用下进行抽滤。随后,半干状态的滤饼在滤布的拖动下继续运行并进入压榨辊进行挤压,充分降低滤饼含湿量。过滤、洗涤、挤压后的滤饼经刮刀装置将滤饼剥离卸除,滤布经再生装置清洗后,重新进入下一个循环。集液罐滤液随着滤盘返回同时排出,挤压辊中的滤液流入收集盘。通过这样周而复始的抽滤、洗涤、再抽滤、挤压,从而实现固液分离的目的。

DZY型选型指南

1根据固液比、处理量、固体粒径、粘度、固体堆比重选择设备型号;

2根据物料的腐蚀性选择过流部件材质;根据固体粒径、物料的温度选择过滤介质;

3适应滤饼压缩比大于21的物料(10Kpa时);

4、对于行业未使用过的相同物料应先做小试试验再进行设备选型;

5优先选择国标过滤有效宽度的机型;

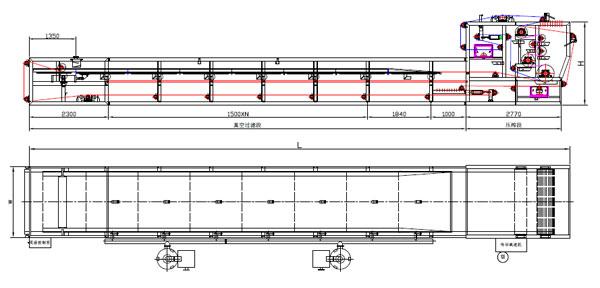

DZY带式压榨真空过滤机技术参数表






系列

过滤面积(m²)

长度(mm)

机身宽度W(mm)

机身高度H(mm)

重量(t)

500

2.5

9500

1350

2200

3

3

10500

4

3.75

12000

4.5

4.5

13500

5

1000

4.5

10300

1850

2200

5

6

11800

6

7.5

13300

7

9

14800

7.5

10.5

16300

8

1500

6.75

10300

2350

2200

7.5

9

11250

8.5

13.5

14800

9

15

16300

9.5

2000

12

10300

2850

2200

8.5

15

13800

9
