基本工艺

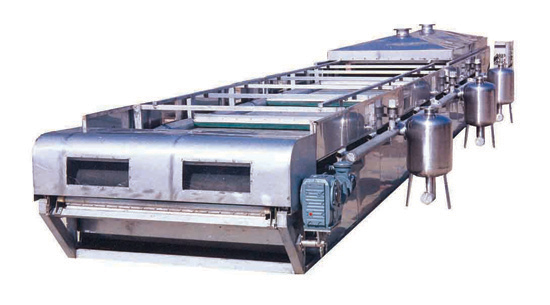

设备简介

PBF型带式真空过滤机是八十年代发展起来的一种自动化程度高的过滤分离设备。该设备是以滤布或滤网作为过滤介质,充分利用物料的重力,依靠真空负压为动力实现固液分离的高效分离设备;该机设计独特,可分步分区进行过滤,包括洗涤,震动,热风干燥和机械挤压,能够解决化工行业的诸多难题,设备在结构上,过滤区段沿着水平长度方向布置;生产过程的过滤、滤饼洗涤、卸渣、滤布清洗可连续完成;设备可适应不同浓度的物料,并且母液和滤饼洗涤液可以分段收集,洗涤效果极佳。设备易损件少,故障率低,可实现长周期连续运转、运行平稳、操作简便、劳动强度低。PBF型带式真空过滤机经过多年的改进和完善,已经广泛应用于环保、矿山、化工、化肥、造纸、食品、制药及冶金等行业。

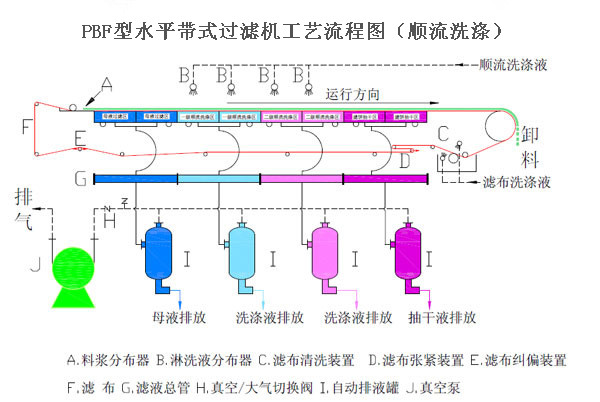

工作原理:
  PBF型带式真空过滤机以滤布为过滤介质,充分利用物料重力和真空吸力实现固液分离的高效分离设备。采用整体可拆式的过滤盘作为真空室,滤布由驱动辊拖动连续运行。过滤行程开始时,滤盘在真空状态下与滤布同步运行。物料通过料浆分布器均布在真空滤盘的过滤带上,滤布上料浆在真空吸力的作用下进行抽滤。当真空滤盘移动一定行程后,控制系统切断真空,真空滤盘在气缸的拖动下迅速返回到原始位置,在非真空状态下,滤盘与滤布作相对运行滤布在驱动辊的拖动下继续运行,从而实现物料母液抽滤、滤饼洗涤、抽干等过程,滤饼在卸料处被刮刀装置卸除,滤布经清洗后获得再生,再经过一组支撑辊和纠偏装置重新进入过滤区;滤液在集液罐中随着滤盘返回时排出。

选型指南

1、根据物料的固液比处理量固体粒径粘度堆密度选择设备型号

2、根据物料的腐蚀性选择过流部件的材质根据固体粒径物料温度选择过滤介质

3、对含有挥发性气体或蒸汽的物料可选择半封闭及全封闭的机型

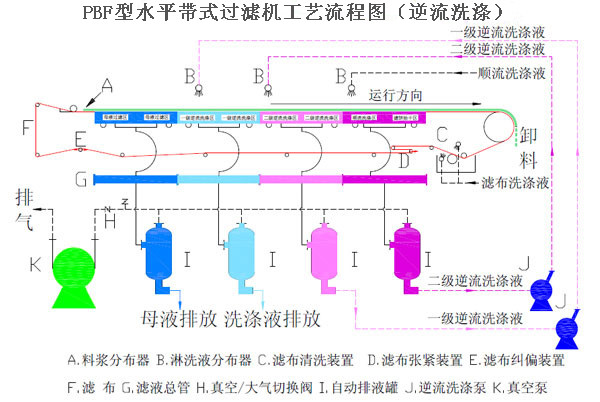

4、对需要洗涤的物料可实现顺流或逆流洗涤对特殊洗涤的物料,选择浸滤机型

5对过滤性差,粘度高的物料,选择薄层快速过滤

6、对行业未使用过的物料建议做小试试验

7排液方式可根据安装高度实现高位或零位排液

PBF带 式 真 空 过 滤 机 典 型 应 用 实 例 表

分类

物料名称

液固化 / 浓度

滤饼含水%

生产效率

化学品

粉煤灰

6/15/1

50-16

 0.4-0.8m3/m2.h(料浆)

氢氧化铝

4/13/1

18-15

 450550kg/ m2.h(干渣)

氧化锌

4/13/1

40-20

 230260kg/ m2.h(干渣)

氧化

4/13/1

18-16

 600700kg/ m2.h(干渣)

红钒钠

       21

        20

    9001200kg/ m2.h(干渣)

4A沸石

11/110/1

40-35

0.25 m3/ m2.h(料浆)

农药中间体

10/18/1

30-40

0.3 m3/ m2.h(料浆)

   偶氮有机染料

     30/120/1

        70

     120kg/ m2.h(干渣)

     季戊四醇

      3025

       22-40

     100kg/ m2.h(干渣)

硫酸钙

2/13/1

10

800 kg/ m2.h(干渣)

磷酸

5/14/1

60-58

0.4 m3/ m2.h(料浆)

钨酸铵

1/31/2

70-65

 200300kg/ m2.h(干渣)

碳酸钴

6/15/1

65-60

0.3 m3/ m2.h(料浆)

碳酸镍

5/14/1

62-60

 200250kg/ m2.h(干渣)

碳酸钙

6/15/1

20-18

0.3 m3/ m2.h(料浆)

碳酸镁

5/14/1

55-50

0.3 m3/ m2.h(料浆)

碳酸锰

4/13/1

38-35

 300400kg/ m2.h(干渣)

碳酸钡

5/14/1

25-22

200 kg/ m2.h(干渣)

     硅氟化钠

       31

       15-20

    300500kg/ m2.h(干渣)

      铵盐

       41

       18-20

   10001500kg/ m2.h(干渣)

     溶性磷肥

      2/15/1

       7-10

   10002000kg/m2.h(干渣)

    磷酸钙矿浆

      3.5/1

       22

      350kg/ m2.h(干渣)

  磷酸(磷石膏)

      2/13/1

        20

   7501200kg/ m2.h(干渣)

食品/医药

柠檬酸

5/13/1

25-20

300400kg/ m2.h(干渣)

酒石酸

6/15/1

18-16

0.30.4 m3/ m2.h(料浆)

富马酸

4/13/1

18-16

0.30.4 m3/ m2.h(料浆)

海藻

11/110/1

70-65

0.30.4 m3/ m2.h(料浆)

纤维素

10/18/1

62-60

0.40.5m3/ m2.h(料浆)

     庆大霉素

     1/12/1

        33

      80 kg/ m2.h(干渣)

矿物

钾长石

6/15/1

25-18

1.52 m3/ m2.h(料浆)

      金刚砂

        40

       7-10

  15002000kg/ m2.h(干渣)

      石英砂

      1520

       5-7

  10002000kg/ m2.h(干渣)

      莹石粉

       21

        11

      800 kg/ m2.h(干渣)

石墨

4/13/1

30-28

0.30.4 m3/ m2.h(料浆)

硅渣

3/12/1

38-35

500550kg/ m2.h(干渣)

铝钒土

5/14/1

27-25

22002500kg/ m2.h(干渣)

磷矿

3/12/1

15-12

10001100kg/ m2.h(干渣)

磁铁矿

4/13/1

8-7

10001200kg/ m2.h(干渣)

硫铁矿

4/13/1

12-10

600700kg/ m2.h(干渣)

铁精矿

2/11.5/1

10-8

18002000kg/ m2.h(干渣)

金精矿

3/12/1

27-25

110120kg/ m2.h(干渣)

硫精矿

3/12/1

11-10

9001000kg/ m2.h(干渣)

铜矿

4/13/1

14-12

750800kg/ m2.h(干渣)

金矿尾矿

3/12/1

25-20

600650kg/ m2.h(干渣)

尾矿

3/12/1

25-20

600650kg/ m2.h(干渣)

尾矿

3/12/1

28-20

300650kg/ m2.h(干渣)

铅锌尾矿

3/12/1

35-20

600850kg/ m2.h(干渣)

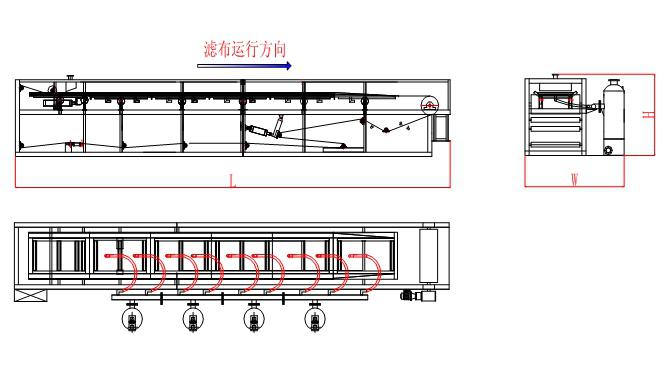

PBF带式真空过滤机基本技术参数


系列

过滤面积

m2

有效长度A

mm

 L

mm

宽度 W

mm

高度 H

mm

重量

 T

500

0.75

1500

3200

2150

1850

1.2

1.5

3000

4700

2

2.25

4500

6200

2.5

3

6000

7700

3.5

3.75

7500

9200

4

4.5

9000

10700

4.5

800

2.4

3000

6200

2500

1850

3

3.6

4500

7700

4

4.8

6000

9200

4.5

6

7500

10700

5

7.2

9000

12200

5.5

1000

4.5

4500

7500

2800

1850

4.5

6

6000

9000

5

7.5

7500

10500

5.6

9

9000

12000

6

10.5

10500

135000

6.5

12

12000

15000

7

1500

6.75

4500

7500

3400

1850

5.5

9

6000

9000

6

11.25

7500

10500

6.5

13.5

9000

12000

7.5

15.75

10500

13500

8.5

18

12000

15000

9.5



2000

12

6000

9500

4000

1850

7.5

15

7500

11000

8.5

18

9000

12500

9.5

21

10500

14000

10

24

12000

15500

11

27

13500

17000

12

30

15000

18500

13

2500

15

6000

9500

4500

1850

8.5

18.75

7500

11000

9.8

22.5

9000

12500

10.5

26.25

10500

14000

12

30

12000

15500

13

33.75

13500

17000

14.5

37.5

15000

18500

16
